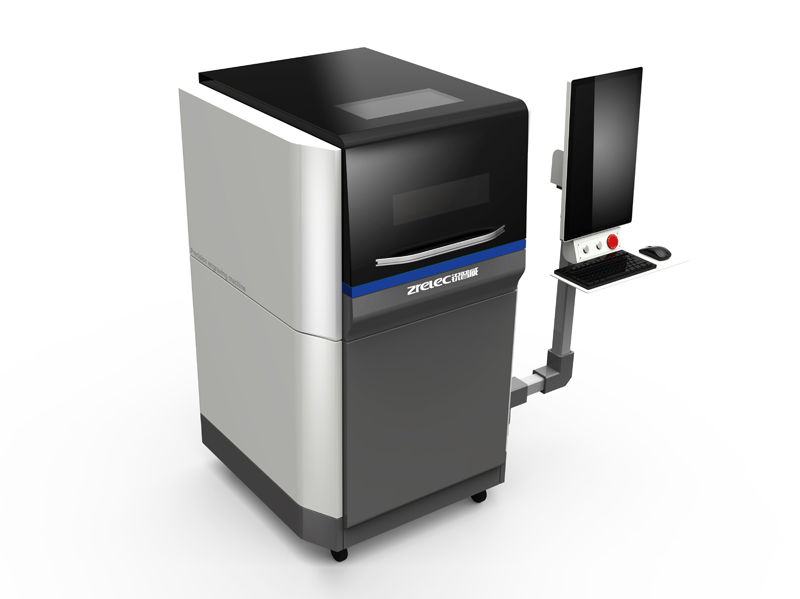

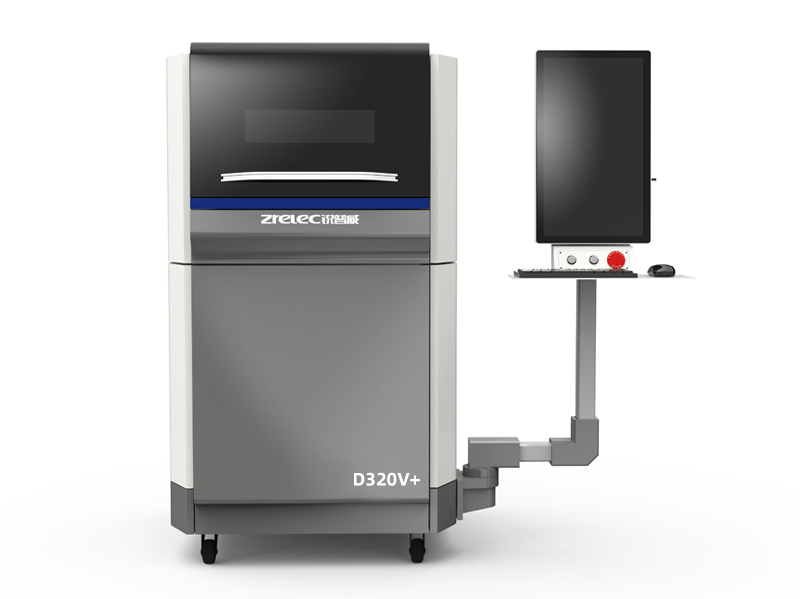

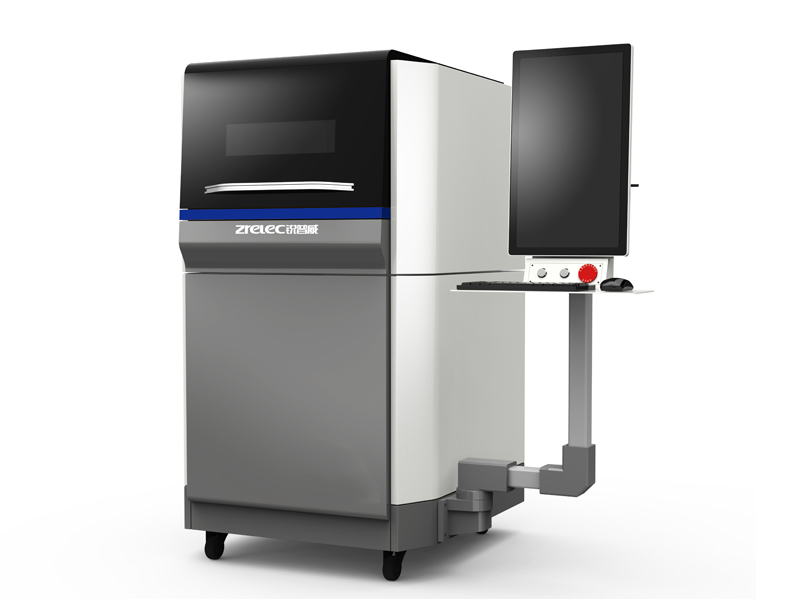

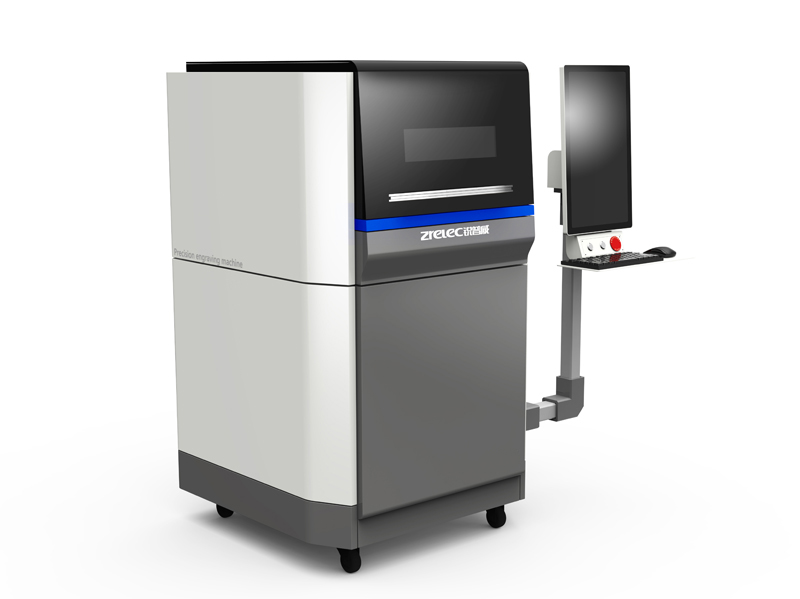

產品名稱：PCB視覺雕刻機 D320V+ 帶視覺對位及自動吸塵
產品綜述：
1.自動原點定位:可以從某一位置回到設定的零點。同時有原點記憶功能
2.雙面翻板視覺定位：可以通過視覺或者定位銷兩種方式進行雙面板翻板定位。
3.斷點續雕：從某一百分比開始雕刻，或雕刻到某一百分比結束。停止續雕。
4.模擬加工：根據設定的參數，模擬顯示實際加工過程。
5.實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
6.區域選擇雕刻：選擇任一區域，進行雕刻。滿足補雕需要。
7.組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。細刀具雕刻機細線，粗刀具雕刻剩余線路。
8.挖孔：使用固定銑刀挖出孔，減少了換鉆頭的次數。
9.外形銑割：板子雕刻完成后進行外形銑割。
10.主軸轉速優化，根據刀具自動優化主軸轉速。
11.帶自動吸塵設備。
12.隨機附帶靜音隔墊。
13.操作軟件，簡單易學。
14.隨機附帶視頻教學光盤。
15.適合企業研發中心及大中專院校及研究所使用。
16.軟件兼容目前市面多款EDA及PCB制板軟件。
17,可以通過視覺重新獲取加工原點。
18.可以通過視覺功實現斷電斷點續雕。
19.可以對加工好的線路板進行鉆孔及割邊。
20.可以對機器進行補償?shù)窨獭?/span>
產品參數：
加工面板 雙面板/單面板
加工面積 32CM×32CM
定位系統 500萬像素?cái)z像頭
吸塵功能 帶吸塵裝置
驅動方式 X、Y、Z軸步進電機
加工線徑 4mil
加工線距 6mil
分辨率 0.04mil(1um)
工作速度 5.2m/min
主軸轉速 0～60000r/min
主軸功率 95W
直線導軌 HIWIN直線導軌
傳動方式 HIWIN絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3mm
鉆孔速度 120(孔/min)
控制方式 ARM
通信方式 RS-232/USB
操作系統 Windons操作系統
支持軟件 protel99/SE/DXP/Altium Designer/Eagle/Pads/Proteus/CAM350/autocad等
內存配置 256MB
體積 650×550×1250mm
重量 220kg
消耗功率 1000W
電源 220V/50HZ
